Fiori LaunchPad安装、配置、部署

1.

Fiori LaunchPad安装、配置、部署 - 第1张  | 优通SAP

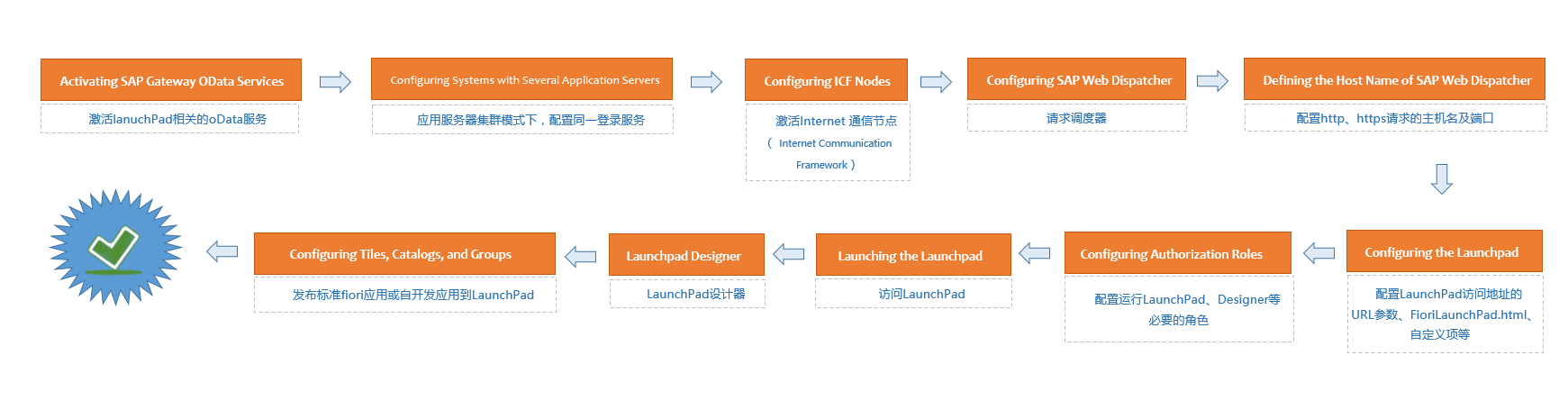

2.步骤分解:

Fiori LaunchPad安装、配置、部署 - 第2张  | 优通SAP

2.1.**△**Activating SAP Gateway OData Services(激活LaunchPad相关的OData服务)

在激活服务之前需要先设置系统别名为Local System,设置路径:运行事务码SPRO,SAP NetWeaver >Gateway > OData Channel > Configuration > Connection Settings > SAP Gateway to SAP System,运行Manage SAP System Aliases:

Fiori LaunchPad安装、配置、部署 - 第3张  | 优通SAPFiori LaunchPad安装、配置、部署 - 第4张  | 优通SAP

选择路径:SAP NetWeaver > Gateway > OData Channel > Administration > General Settings > Activate and Maintain Services,激活下列OData 服务;

/UI2/PAGE_BUILDER_CONF –(launchpad designer用到)
/UI2/PAGE_BUILDER_CUST –(launchpad designer用到)
/UI2/PAGE_BUILDER_PERS –(launchpad 用到)
/UI2/TRANSPORT –(launchpad designer用到)
/UI2/INTEROP –( launchpad and launchpad designer都用到)

上述Odata服务激活以后,各访问一次看是否正常;


2.2.**△**Configuring Systems with Several Application Servers(集群模式下,确保 launchpad designer请求发往同一服务器)

运行事务码SMLG,检查登录服务是否已经配置;Fiori LaunchPad安装、配置、部署 - 第5张  | 优通SAP

负载均衡设置(略),具体参考http://help.sap.com/,搜索HTTP Load Distribution

Fiori LaunchPad安装、配置、部署 - 第6张  | 优通SAP


2.3.**△**Configuring ICF Nodes(配置、激活internet通信框架下的服务对应节点)

需要激活的服务节点:

/default_host/sap/bc/ui2/start_up

/default_host/sap/bc/ui5_ui5/ui2/ushell

/default_host/sap/bc/ui5_ui5/sap/arsrvc_upb_admn

/default_host/sap/bc/ui5_ui5/sap/ar_srvc_news

/default_host/sap/bc/ui5_ui5/sap/ar_srvc_launch

/default_host/sap/public/bc/ui5_ui5/

/default_host/sap/public/bc/ui2/

/default_host/sap/bc/ui2/nwbc/ for NWBC for HTML

激活方式一,运行事务代码SICF,找到对应节点,激活即可;

Fiori LaunchPad安装、配置、部署 - 第7张  | 优通SAP

注意:点击激活后,会弹出一个现在对话框,需要选择激活该节点及该节点下的所有子节点!

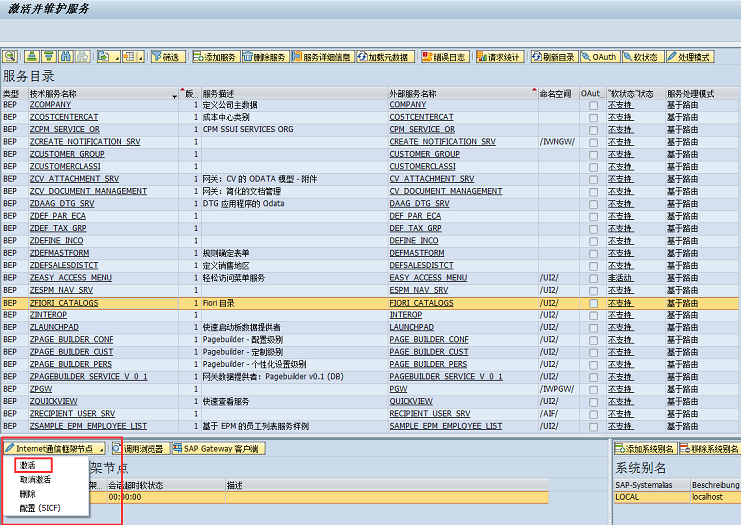

激活方式二,运行激活ODATA服务的事务代码 /o/IWFND/MAINT_SERVICE,找到节点对应的ODATA服务;

Fiori LaunchPad安装、配置、部署 - 第8张  | 优通SAP

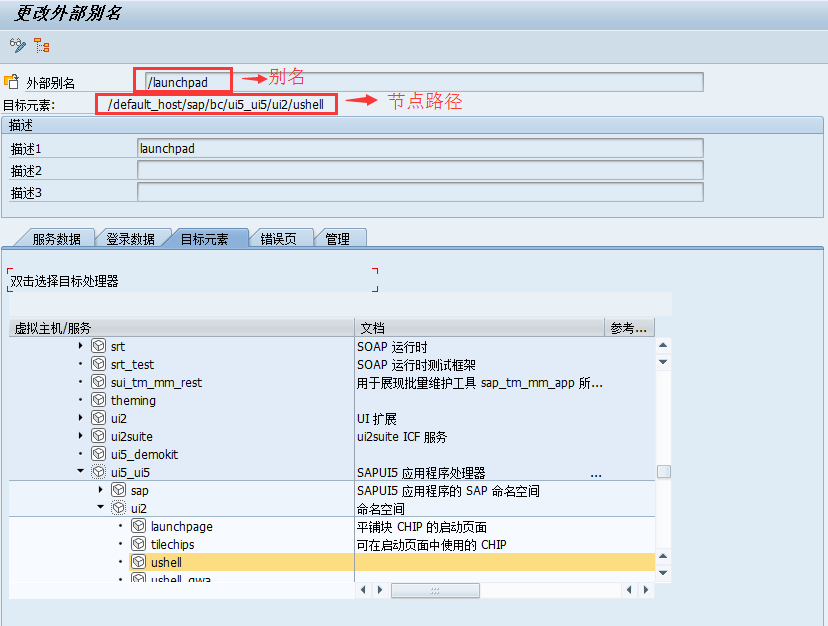

为节点路径定义外部访问别名,步骤如下:

1、In your ABAP front-end system, access transactionSICFand chooseExecute. TheMaintain Servicesscreen appears.Fiori LaunchPad安装、配置、部署 - 第9张  | 优通SAP

Fiori LaunchPad安装、配置、部署 - 第10张  | 优通SAP

2、ChooseGoto > External Alias.

3、SelectDefault Hostand choose External Alias > Create .

4、ChooseTrg Elementand navigate toSAP > BC > UI5_UI5 > SAP.

5、Double-click the SAP node .

6、In theExternal Aliasfield, enter/sap/bc/ui5_ui5/sapand enter a meaningful description .

7、Choose theLogon Datatab. Leave theUserfield blank. In theProcedurefield, selectRequired with Logon Data.

8、the client information as required and save your entries .

9、Log on to your SAP Gateway system, call transactionSICFand navigate to the respective service that the launchpad and launchpad designer uses.

10、Double-click the servicePAGE_BUILDER_CONF.

11、Choose theLogon Datatab. In theProcedurefield, selectRequired with Logon Data.

12、Repeat the steps (10- 11) for the following services –/UI2/PAGE_BUILDER_CUST,/UI2/PAGE_BUILDER_PERS, /UI2/TRANSPORT,/UI2/INTEROP.


2.4.**△**Configuring a Login Screen for the Launchpad(配置LaunchPad登录、注销页)

首先SAP Fiori登陆页是可以客制化的;

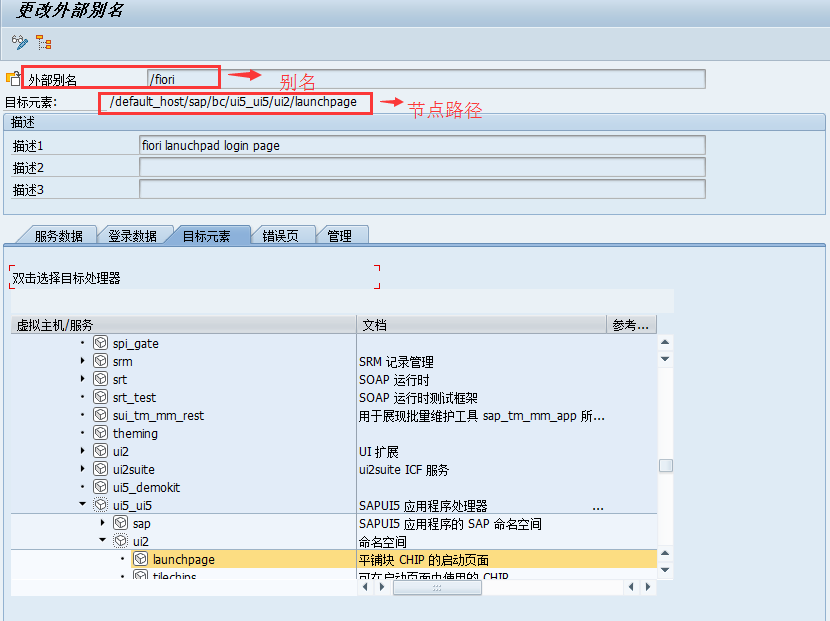

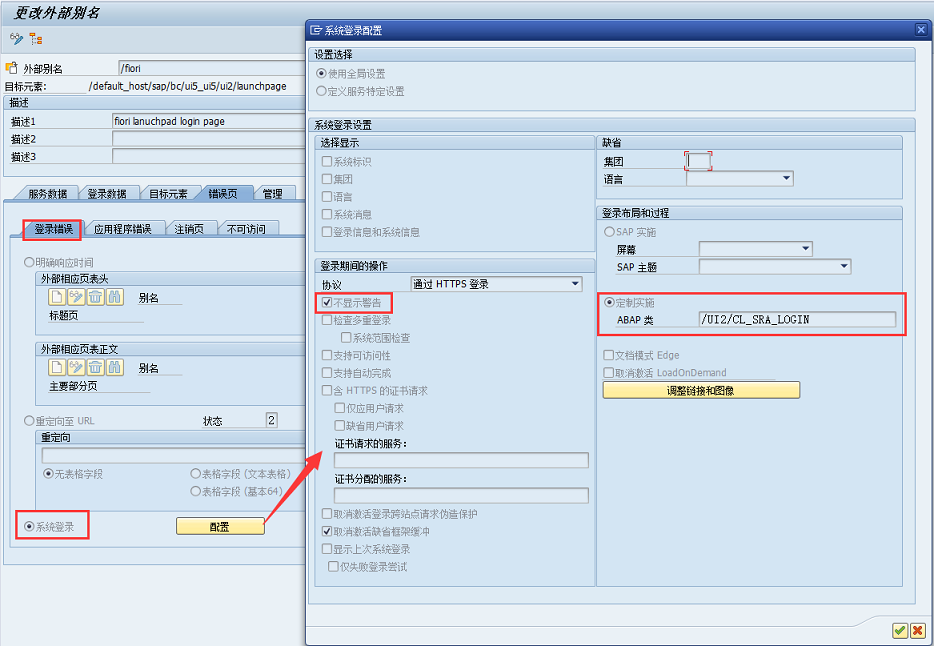

找到Fiori LaunchPad ICF节点,进行登录页面设置;

Fiori LaunchPad安装、配置、部署 - 第11张  | 优通SAP

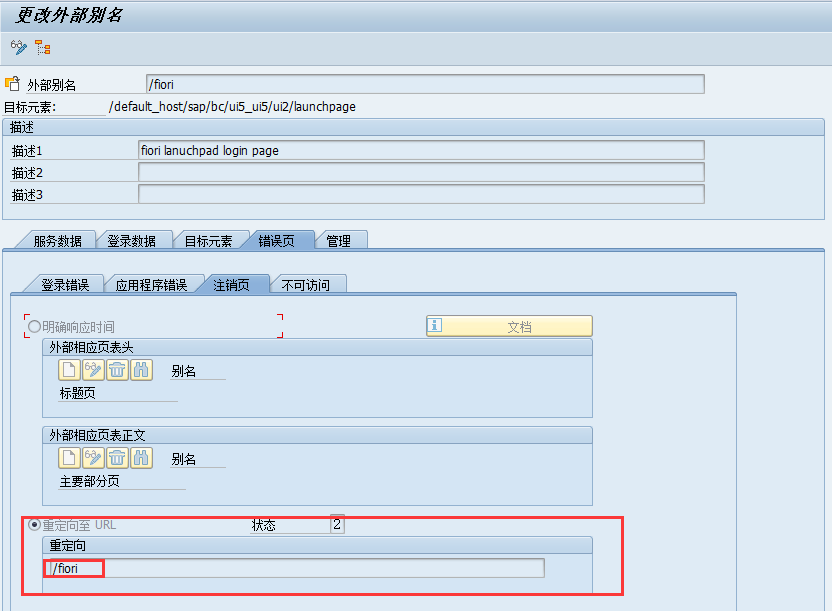

注销页面设置;

Fiori LaunchPad安装、配置、部署 - 第12张  | 优通SAP

最终实现结果,通过访问http://ip+端口/fiori,打开Fiori LanuchPad;

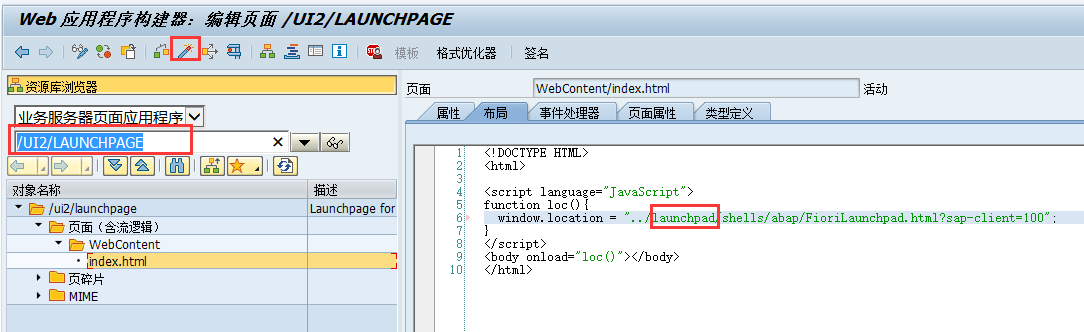

SE80->BSP Application->/UI2/LAUNCHPAGE

Fiori LaunchPad安装、配置、部署 - 第13张  | 优通SAP


2.5.**△**Configuring SAP Web Dispatcher(http/https请求调度器)

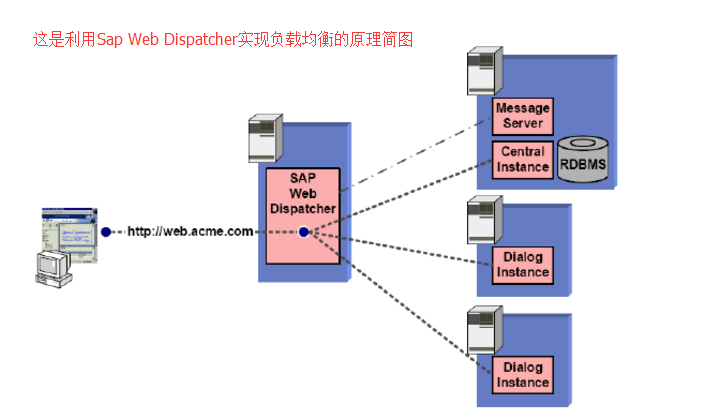

什么是SAP Web Dispatcher?

Fiori LaunchPad安装、配置、部署 - 第14张  | 优通SAP

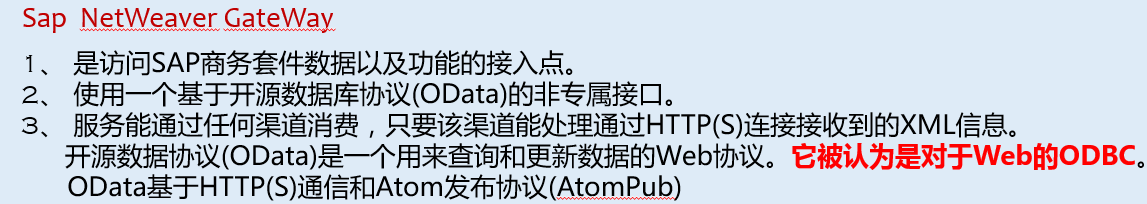

延伸一下,什么是SAP NETWARE GateWay? GateWay 与 Web Dispatcher有什么关系?

Fiori LaunchPad安装、配置、部署 - 第15张  | 优通SAP

我认为,没有必然联系

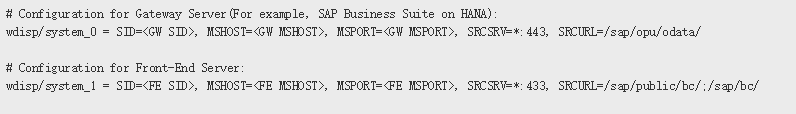

看一个配置DEMO;

Fiori LaunchPad安装、配置、部署 - 第16张  | 优通SAP


2.6.**△**Defining the Host Name of SAP Web Dispatcher(定义主机名及端口)

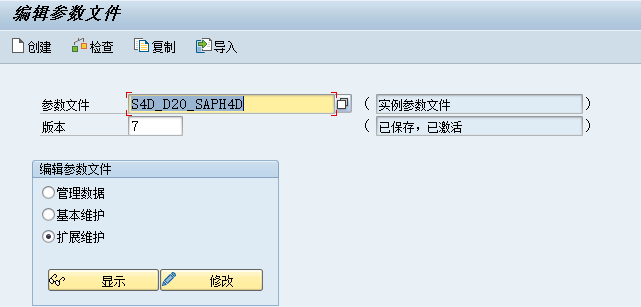

运行事务代码RZ10检查参数文件;

Fiori LaunchPad安装、配置、部署 - 第17张  | 优通SAP

检查参数;

Fiori LaunchPad安装、配置、部署 - 第18张  | 优通SAP

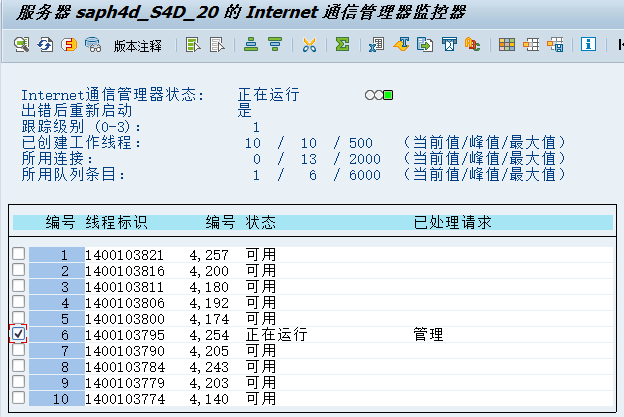

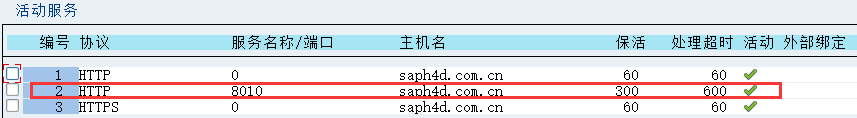

运行事务代码smicm,检查通信管理器运行状态;

Fiori LaunchPad安装、配置、部署 - 第19张  | 优通SAP

Fiori LaunchPad安装、配置、部署 - 第20张  | 优通SAP

修改本地hosts文件,确保能够正常访问sap应用服务器;


2.7.**△**Configuring the Launchpad(LaunchPad 配置)

配置LaunchPad的方式有多种,个人比较倾向于通过修改FioriLaunchPad.html文件的方式,很多参数(例如客户端号、语言、主题风格等)系统有默认配置,当我们有客制化需求时,需要关注下本章节,这里只做简单介绍;

Fiori LaunchPad安装、配置、部署 - 第21张  | 优通SAP

当同一参数在不同方式下均有设置时,作用的优先级顺序为:

Fiori LaunchPad安装、配置、部署 - 第22张  | 优通SAP

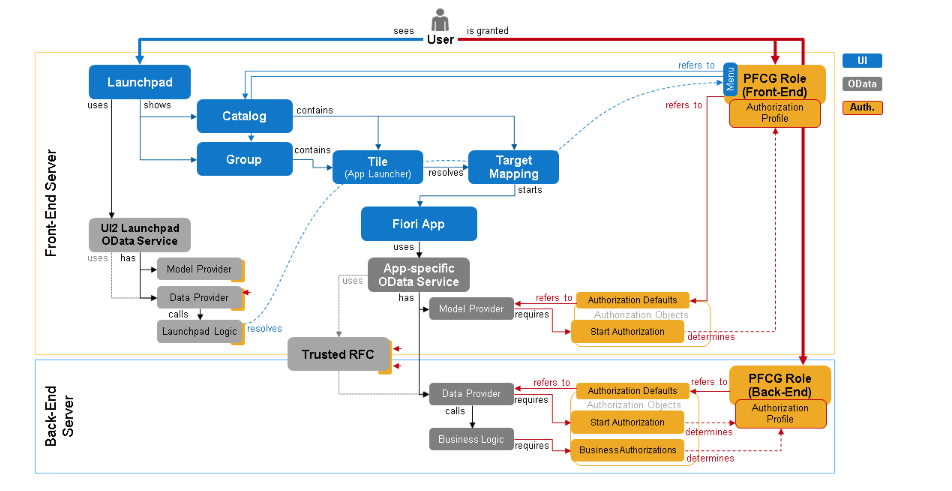

2.8.**△**Configuring Authorization Roles(配置运行Fiori LaunchPad必要的角色权限)

运行事务代码/IWFND/MAINT_SERVICE,打开激活服务窗口,挨个选中服务,执行“调用浏览器”操作Fiori LaunchPad安装、配置、部署 - 第23张  | 优通SAP

运行事务代码PFCG,复制系统角色“SAP_UI2_ADMIN”&“SAP_UI2_USER_700”,复制后的名称为别为:“ZSAP_UI2_ADMIN”&“ZSAP_UI2_USER_700”,SAP_UI2_ADMIN是一个复合角色,包含以下角色:

SAP_UI2_ADMIN_700 for SAP NetWeaver 7.0

SAP_UI2_ADMIN_702 for SAP NetWeaver 7.0 enhancement package 2

SAP_UI2_ADMIN_731 for SAP NetWeaver 7.0 enhancement package 3 and SAP NetWeaver 7.3 enhancement package 1
